 SH7264マイコン搭載ボード

HSB7264

直付仕様価格

\38,000+消費税

特徴
CAN搭載製品 USB(ファンクション)搭載製品

ブートプログラムROM実装済でユーザプログラム書換I/Fをサポート

◆CANインタフェース2個実装済

 (CANトランシーバIC搭載で、直ぐにCANネットワークへ接続可能)

◆USBコネクタ(USB-A ,USBミニ-B)実装済

◆SDRAM(32MB)・EEPROM(4MB)実装済

◆FLASHインタフェース*実装済

◆デバッグインタフェース(14P/36P)は

 ルネサス エレクトロニクス社製E10A-USBで動作確認済

◆I/Oコネクタ実装済

◆モード切替スイッチ搭載

◆回路図添付



*FLASHインタフェースの信号は弊社のFLASHインターフェースの信号配線と

 なっております

 こちらのパッケージにはソケット仕様はご用意しておりません

<ご案内>

2013.5.7 搭載部品(SDRAM)が変更になります

本製品搭載のSAMSUNG社製SDRAMが「生産中止」の為変更となります。

変更前:K4S561632(SAMSUNG社製) → 変更後:MT48LC16M16A2 (Micron社製)

【ご注意】

SAMSUNG社製とMicron社製のSDRAMは、プログラムで行う設定内容が異なります。
Micron社製SDRAMの詳細については、「MT48LC16M16A2」のデータシートを入手し
ご確認下さい。

※在庫がなくなり次第変更になります。先行でMicron社製SDRAM搭載品を
ご希望の場合は別途お問合せ下さい。

ご不明な点につきましては、support@hokutodenshi.co.jp 迄お問合せ下さい。

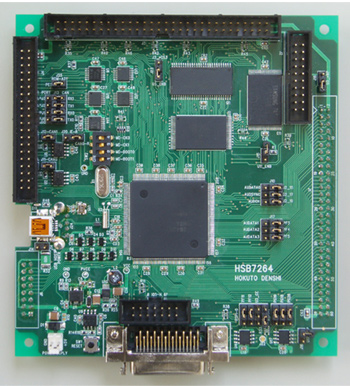

製品とは一部仕様が異なります(U3 EEPROMは未実装)

拡大写真はこちら

・取扱説明書:PDF

REV.2.1.0.0 (2015.9.28更新)

・HSB7264モニタ補足資料PDF

REV.1.0.2.0

製品カタログ:PDF

ユーザープログラム動作手順書 2011.3.23更新

・HSB7264用EXE

<新実装LCD>GFT035EA320240Y 用
・HSB7264+HSB7264LCD用:
EXE

<旧実装LCD>GPG3224012QS4
・HSB7264+HSB7264LCD用:EXE

製品概略

仕様概略

製品型名

HSB7264

実装マイコン

R5S72643W144FPU

直付仕様価格

\38,000+消費税

実装クロック

メインクロック:12MHz   サブクロック:32.768kHz

内蔵RAM

1MB

SDRAM

型名  K4S561632  (SAMSUNG社製)

32MB相当 16bitデータバス

2010年10月18日「ELPIDA社製」から変更になりました

変更後 :型名  MT48LC16M16A2 (Micron社製)

在庫がなくなり次第変更になります (2013.5.7)

EEPROM

型名 AT49BV320D-70TU 4MB 相当 (ATMEL社製)

SPI

型名  AT25DF041A 512KB  相当 (ATMEL社製) ※U4:出荷時モニタ書込み済み

ボード電源電圧

DC5V

ボード外寸

123.00mm×116.00mm (突起部含まず)

製品内容

・マイコンボード
・DC電源ケーブル
(2Pコネクタ片側圧着済み 30cm)1本
・回路図



2013年10月25日発送分より取扱説明書、HSB7264モニタ補足資料はダウンロード版になりました
右上「取扱説明書:PDF」よりダウンロード(保存)してご利用下さい
(拡充や訂正のため内容は不定期に更新される事があります)





 別売 ACアダプタ+5V:\1,800+消費税  その他オプション品はこちら

その他USB搭載マイコンボードはこちら / その他CAN搭載マイコンボードはこちら




 SH7264マイコン搭載ボードHSB7264オプションLCD拡張ボード

販売終了

特徴
書籍掲載製品

 LCDやタッチパネルの評価が可能

 ■音声データの録音・再生の評価が可能

 ■回路図添付



<ご案内>

2016.01.06

本製品は販売終了致しました。



2011.09.07

実装LCDが変更になりました
※実装LCD変更に伴いボードが変更になりました

変更内容詳細は「LCD仕様変更について」をご覧下さい(2012.1.30追加)

<新実装LCD>
LCD型番:
GFT035EA320240Y  (GI FAR TECHNOLOGY社製)

<旧実装LCD>
LCD型番:GPG3224012QS4   (GIANTPLUS社製)

ご不明な点につきましては、下記サポートまでお問合せ下さい
E-mail support@hokutodenshi.co.jp

※製品とは一部仕様が異なります

取扱説明書:PDF

REV.2.0.0.0 (2013.10.25 更新)

製品カタログ:PDF

仕様概略

製品型名

HSB7264LCD

価格*

\31,000+消費税   2013.10.29価格改定

実装LCD
2011.9.7よりGIANTPLUS製より変更

GFT035EA320240Y  (GI FAR TECHNOLOGY社製)

TFT液晶3.5インチ LEDバックライト タッチパネルスクリーン

実装SPI

型名  AT25DF041A 512KB  相当 (ATMEL社製)

実装デジタルオーディオ CODEC

型名 AK4556 (旭化成社製)

ボード電源電圧

DC5V

ボード外寸

123.00mm×116.00mm (突起部含まず)

製品内容

・HSB7264LCDボード
・回路図

・液晶パネル付属タッチペン 1本

・液晶パネル付属取扱説明書 1部



2013年10月25日発送分より取扱説明書はダウンロード版になりました
右上「取扱説明書:PDF」よりダウンロード(保存)してご利用下さい
(拡充や訂正のため内容は不定期に更新される事があります)



別売 ACアダプタ+5V:\1,800+消費税





Interface2010年7月号 CQ出版 掲載製品















 ******* 本製品は下記ボードと接続可能です *******



  北斗電子製 HSB7264ボード



【HSB7264LCDとHSB7264 組立後】

拡大写真はこちら

   ※スペーサーとファイバーワッシャーは付属しておりません
※上記写真のLCDは旧仕様のLCDとなっております



 「Interface 2010年6月号(CQ出版)」付属SH-2Aマイコンボード

【HSB7264LCDとSH-2Aマイコンボード 組立後】

拡大写真はこちら







    タッチパネル付きLCD

    液晶パネルにグラフィック描画や写真などの画像表示できます

     タッチパネル機能付きで、画像をスクロールさせることもできます



    SD/MMCカード

     簡易なコマンド操作によりSD/MMCカードへのファイルアクセスを行うことが可能です

     SD/MMCカードに画像データを保存し、LCDと連動させてフォトフレームのようなこともできます



    オーディオ機能

     スピーカーやマイクを繋ぐと高音質で録再生できます

     音階データと鍵盤などの画像を、タッチパネル付きLCDと連動させて音を奏でることもできます



動画再生デモプログラムのご紹介  HSB7264LCDとSH-2Aマイコンボードを使用

・動画ミドルウェア「CRI Sofdec」デモプログラム     株式会社CRI・ミドルウェア社製

 「CRI Sofdec」デモプログラムは株式会社CRI・ミドルウェアのホームページよりダウンロードして下さい



  *SH-2Aマイコンボード:「Interface 2010年6月号(CQ出版)」の付属ボード
