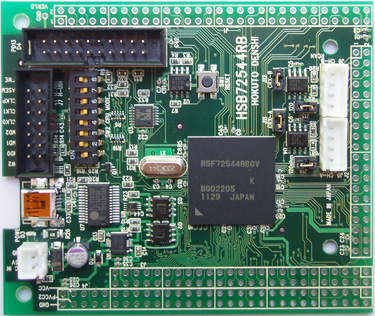

高性能車載用マイコンSH72544R搭載ボード

拡大写真はこちら

・基板バージョンは実際とは異なる場合がございます。また、
機能向上の為、仕様が変更となる場合がございます。

取扱説明書:PDF

REV.1.1.0.0 (2015.7.14 更新)

HSB72544RB

直付仕様価格

\80,000+消費税

特徴

USBシリアル変換搭載製品  CAN搭載製品 RoHS対応製品

搭載マイコン:SH72544RB(SH2A シリーズ)

◆ CPU クロック:最大200MHz(200/160/120/80MHz から選択)

インタフェース:CAN×2ch (HA13721R)/USB (シリアル通信)

◆ デバッグインタフェース:E10A (14P コネクタ実装済)

◆ FLASH インタフェース:内蔵ROM 書き換え用(20P コネクタ実装済)

◆ 拡張コネクタ

:外部バス(Adr 22本/Data 16本)、
:A/D コンバータ入力(37本)、
:PWM、タイマー、カウンタ、シリアル

◆ 供給電源:5V(DC コネクタ)※USB からの給電も可能

ボード寸法:76×90(mm)

◆ T2AS(RTOS)実装可能

◆ 回路図添付

問合せ:ユーシーテクノロジ社sales@uctec.com)

製品概略

製品型名

HSB72544RB

搭載マイコン

SH7254Rグループ :R5F72544RKBGV (PRBG0272FA-A (BGAタイプ))

メモリ

ROM:2.5MB  EEPROM:128KB  RAM*:128KB  マイコン電源電圧:5V/3.3V

入力電源電圧

DC5V

電源レギュレータ

型名  R1173S001D-E2 (リコー社製)

水晶振動子

20MHz

CANトランシーバ

型名 R2A25416SP (ルネサス エレクトロニクス社製、又は同等品)

USBシリアル変換IC

型名 PL-2303HXD (Prolific社製)

ボード外寸

76.0×90.0mm(突起部含まず)

製品内容

・マイコンボード

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm:JST) 1本
・4P通信ケーブルRCAN用 4Pコネクタ片側圧着済み 50cm :JST) 2本

・回路図



※USB MINI-Bコネクタに対するUSBケーブル(A - MINI-B)は市販品をご用意願います

取扱説明書は右上「取扱説明書:PDF」よりダウンロード(保存)してご利用下さい

(拡充や訂正のため内容は不定期に更新される事があります)

*内蔵RAMは1ビットの誤り訂正、2ビットの誤り検出が可能なECC機能付き(ECCをオン/オフ選択可能)

別売  ACアダプタ+5V(JST):\1,800+消費税     その他オプション品はこちら  その他USB搭載製品はこちら   その他CAN搭載マイコンボードはこちら
