 SH72433,SH72434マイコン搭載ボード

HSB7243Fシリーズ

直付仕様価格                       ソケット仕様価格

\19,000+消費税         \67,800+消費税

特徴
RoHS対応製品

◆ルネサス エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装

◆FLASHインタフェース搭載

弊社高速オンボードプログラマと接続

◆デバッグインタフェース H-UDI(14P/36P※1)は

ルネサス エレクトロニクス社E10A-USBで動作確認済

RS232Cインタフェース(レベル変換IC)実装済

評価用LED4つ搭載

評価用押しボタンスイッチ2つ搭載

モード選択/評価用スライドスイッチ1つ搭載

ソケット仕様にも対応※2

◆58mm×71mmの小型ボードで組み込みに最適

回路図添付

※1 デバッグインタフェース H-UDI(36P)は追加オプション選択時のみ搭載です

※2 ICEによってはソケットの仕様が変更になる場合がございますので、ご確認の上ご注文願います。また、ICEによってはコネクタ等に干渉する場合がございますのでご注意下さい。

HSB7285Fシリーズはこちら

HSB7286Fシリーズはこちら

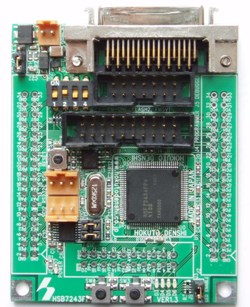

拡大写真はこちら

※ご注意※
写真はH-UDI(36Pin)コネクタ追加オプション搭載品です

・基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

 取扱説明書:PDF  REV.5.0.0.0 (2015.4.22 更新)

<ご案内>

2015.4.20 一部実装コネクタをJAE社製に変更いたしましたnew!

対象コネクタ :2ピン、3ピン

2015年5月1日以降発送分より変更。詳細は「実装コネクタ変更のご案内」をご確認下さい。

※コネクタ変更に伴い、コネクタの位置等が変わった為、基板のVer.も変更しています。

※別売オプションを購入の際は、お手持ちのボードに実装されているコネクタに応じてご注文頂きます様お願いいたします。



2014.11.20 一部実装コネクタがJAE社製になります

対象コネクタ :2ピン、3ピン

詳細は「実装コネクタ変更のご案内」をご確認下さい。

※コネクタ変更に伴い、コネクタの位置等が変更になり基板Verが変わります。



製品概略

製品型名

製品型名一覧表をご覧下さい

搭載可能マイコン

SH7243グループ

パッケージ PLQP0100KB-A (FP-100UV)

※マイコン型名は製品型名一覧表をご覧下さい

入力電源電圧 DC5V   (ボード動作電圧 DC5V/DC3.3V)

搭載クロック

12.5MHz
リセットIC 型名 RNA51957BFP (ルネサス エレクトロニクス社製、又は同等品)

ボード外寸

58×71mm(突起部含まず)

実装ソケット

(ソケット仕様のみ)

型名 NQPACK100SD-ND(東京エレテック社製)
製品内容

マイコンボード

DC電源ケーブル (2Pコネクタ片側圧着済み 30cm :JAE1本

・通信ケーブル (RS232C用 3Pコネクタ片側圧着済み 1.5mJAE)2本

回路図



2014年2月6日より取扱説明書はダウンロード版になりました

取扱説明書は右上「取扱説明書:PDF」よりダウンロード(保存)してご利用下さい
(拡充や訂正のため内容は不定期に更新される事があります)



製品型名一覧表

製品型名

マイコン
搭載種別
価格

搭載マイコン

36Pinオプション
コネクタ
*
マイコン型番 ROM RAM
HSB72433F 直付 \19,000
+
消費税
R5F72433N100FP 128KB 8KB 未搭載
HSB72434F R5F72434N100FP 256KB 12KB
HSB72433F-36P \20,000
+
消費税
R5F72433N100FP 128KB 8KB 搭載
HSB72434F-36P R5F72434N100FP 256KB 12KB
HSB72433F-S ソケット \67,800
+
消費税
R5F72433N100FP 128KB 8KB 未搭載
HSB72434F-S R5F72434N100FP 256KB 12KB
HSB72433F-36P-S \68,800
+
消費税
R5F72433N100FP 128KB 8KB 搭載
HSB72434F-36P-S R5F72434N100FP 256KB 12KB

* オプションコネクタ搭載品ご希望の際は、ご注文時にご連絡下さい(※ご指定が無い場合は未搭載品となりますのでご注意下さい)

動作周囲温度範囲違いのマイコンも搭載可能です

別売 ACアダプタ+5Vもしくは、ACアダプタ+5V(JAE):\1,800+消費税

専用RS232Cケーブル(3P-Dsub9P)もしくは、専用RS232Cケーブル(3P-Dsub9P-JAE):\550+消費税  その他オプション品はこちら

マイコンボード購入時期により実装コネクタが異なります。お手元のマイコンボード実装コネクタ形状をご確認の上お求め下さい。

コネクタ形状は「実装コネクタ変更のご案内ページ」をご参照下さい。
