HOME / PRODUCTS / マイコンボード別製品案内 【SuperH RISC englneファミリ】  /  HSB7211F





 SH7210シリーズマイコン搭載ボード

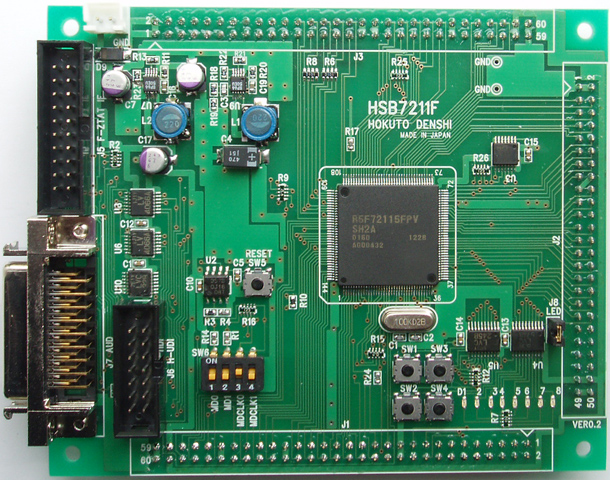

拡大写真はこちら

・基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

取扱説明書:PDF

REV.2.0.0.0 (2013.11.1 更新)

 HSB7211F

直付仕様価格                       ソケット仕様価格

\20,000+消費税         \65,000+消費税

特徴

ルネサス エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装

フラッシュインタフェース(20P)(高速フラッシュメモリ書込み)搭載

弊社高速オンボードプログラマと接続

デバッグインタフェースH-UDI(14P), AUD(36P)搭載
  ルネサス エレクトロニクス社製E10A-USBで動作確認済

I/Oバスコネクタ実装

評価用LED8つ搭載

評価用押しボタンスイッチ2つ搭載

モード切換え用デイップスイッチ 1つ搭載

ソケット仕様にも対応

回路図添付

ICEによってはソケットの仕様が変更になる場合がございますので、ご確認の上
 ご注文願います。また、ICEによってはコネクタ等に干渉する場合がございますので

 ご注意下さい。

< ご案内 >

一部実装コネクタがJST社製になります (2013.11.1)

2013年11月5日以降ご注文分より変更

対象コネクタ :2ピン

詳細は「実装コネクタ変更のご案内」をご確認下さい

※別売オプションを御購入の際は、お手持ちのボードに実装されているコネクタに応じてご注文頂きます様お願いいたします

製品概略

製品型名 直付仕様 HSB7211F
ソケット仕様 HSB7211F-S

搭載マイコン

SH7211グループ:R5F72115D160FPV

パッケージ:PLQP0144KA-A(FP-144LV)

※マイコン型名は製品型名一覧表をご覧下さい

メモリ ROM:512KB  ユーザブートマップ:12KB  RAM:32KB
ボード電源電圧 DC5V

搭載クロック

10MHz
リセットIC 型名 RNA51957BFP (ルネサス エレクトロニクス社製、又は同等品)
レギュレータ 型名 SP6650EU  (SIPEX社製)  2個

外寸

92.46×110.74mm(突起部含まず)
製品内容

・マイコンボード

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm:JST) 1本

・回路図

2013年11月5日発送分より取扱説明書はダウンロード版になりました
右上「取扱説明書:PDF」よりダウンロード(保存)してご利用下さい
(拡充や訂正のため内容は不定期に更新される事があります)

別売  ACアダプタ+5V(JST):\1,800+消費税        その他オプション品はこちら

 注 2013年11月1日以前に御購入された場合は 「ACアダプタ+5V」となります(コネクタSMK)
