HOME / PRODUCTS / マイコンボード別製品案内 【SuperH RISC englneファミリ】 /  HSB7137F





 SH7137マイコン搭載ボード

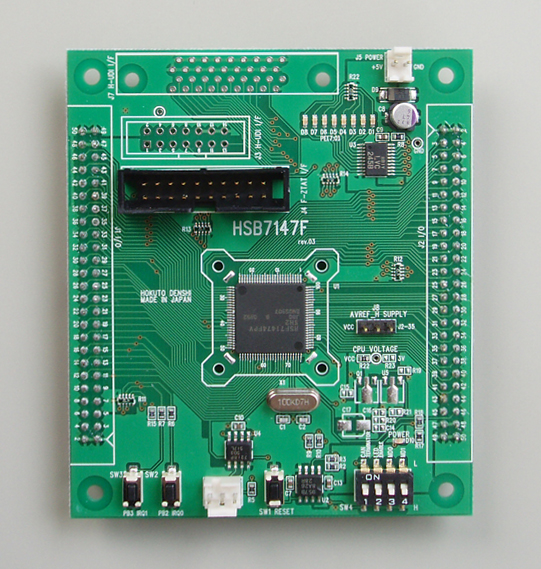

拡大写真はこちら

※基板はHSB7147Fシリーズと共通です

・基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。



取扱説明書:PDF REV.3.0.0.0 (2013.12.12更新)

HSB7137F

直付仕様価格                       ソケット仕様価格

\28,000+消費税         \48,000+消費税

特徴
CAN搭載製品 RoHS対応製品

ルネサス エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装

CANインタフェース実装済

 (CANトランシーバIC搭載で、直ぐにCANネットワークへ接続可能)

評価用LED8つと評価用押しボタンスイッチ2つ搭載
FLASHインタフェース搭載

   弊社高速オンボードプログラマと接続

I/Oコネクタ実装

デバッグインタフェース H-UDI(14P)はルネサス エレクトロニクス社製

E10A-USBで動作確認済み

ソケット仕様にも対応

回路図添付

ICEによってはソケットの仕様が変更になる場合がございますので、ご確認の上
 ご注文願います。また、ICEによってはコネクタ等に干渉する場合がございますので
  ご注意下さい。

<ご案内>

2013.9.9 一部実装コネクタがJST社製になります new!

2013年9月17日以降ご注文分より変更

対象コネクタ :2ピン、3ピン

詳細は「実装コネクタ変更のご案内」をご確認下さい

※別売オプションを御購入の際は、お手持ちのボードに実装されているコネクタに応じてご注文頂きます様お願いいたします

製品概略

製品型名

直付仕様

HSB7137F

ソケット仕様

HSB7137F-S

搭載マイコン

SH7137グループ :R5F71374AD80FPV

パッケージ PLQP0100KB-A (FP-100UV)

メモリ

ROM:256KB RAM:8KB

ボード電源電圧

DC5V

搭載クロック

10MHz

CANトランシーバIC

型名 R2A25416SP (ルネサス エレクトロニクス社製、又は同等品)

リセットIC

型名 RNA51957BFP (ルネサス エレクトロニクス社製、又は同等品)

外寸

92.7×80.0mm(突起部含まず)

実装ソケット

(ソケット仕様のみ)

型名  NQPACK100SD-ND(東京エレテック社製)

製品内容

・マイコンボード

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm:JST) 1本

・3P通信ケーブル<CAN用>(3P コネクタ片側圧着済 1.5m:JST)1本

・回路図



2013年12月12日より取扱説明書はダウンロード版になりました
右上「取扱説明書:PDF」よりダウンロード(保存)してご利用下さい
(拡充や訂正のため内容は不定期に更新される事があります)

別売  ACアダプタ+5V(JST):\1,800+消費税         その他オプション品はこちら   その他CAN搭載マイコンボードはこちら

2013年9月13日以前に御購入された場合は 「ACアダプタ+5V」(コネクタSMK)
