　SH7065マイコン搭載ボード

HSB7065SE

直付仕様価格

\44,000 (税別\40,000)

特徴 　販売終了予定

◆ ルネサス エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装

◆ Flash Memory, SRAM×2, RTC実装

◆ RS232C インタフェースを2ch搭載

◆ 評価用LED4つと評価用押しボタンスイッチ1つ搭載
◆ FLASHインターフェース搭載

◆ CPU拡張バスコネクタ搭載

◆ Solution Engine ボードインタフェース搭載

◆ Solution EngineベースボードMSSCBB01等と接続可能

◆ 回路図添付

※こちらのパッケージにはICE用ソケット仕様はご用意しておりません
　

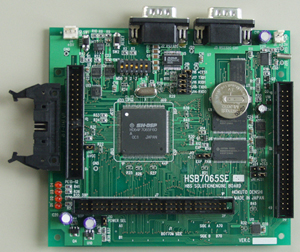

拡大写真はこちら

基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

取扱説明書：PDF （15.6.16更新）

＜ご案内＞

2014.10.09　一部実装コネクタがJAE社製になりました

対象コネクタ　：2ピン、3ピン

2014年10月20日以降発送分より変更。詳細は「実装コネクタ変更のご案内」をご確認下さい。

※別売オプションを購入の際は、お手持ちのボードに実装されているコネクタに応じてご注文頂きます様お願いいたします

製品概略　

製品型名 HSB7065SE

搭載マイコン

SH7065グループ：HD64F7065AF60V

パッケージ　FP-176V　
メモリ ROM：256KB　　RAM：8KB
ボード電源電圧 DC3.3V又は5V

搭載クロック

メインクロック：14.7456MHz　　　　

サブクロック：32.768kHz
Flash Memory 型名　LE28CW1001DTS-15　　128KB　(サンヨー社製)
SRAM 型名　R1RW0416DSB-2LR　　512KB(256-kword ×16-bit)×2　

(ルネサス エレクトロニクス社製)
リセットIC 型名　RNA51957BFP　(ルネサス エレクトロニクス社製、又は同等品)

外寸

 128×114.5mm（突起部含まず）
製品内容

・マイコンボード

・モニタ・サンプルソフトFD

・DC電源ケーブル3.3V用（2Pコネクタ片側圧着済み 30ｃｍ：JAE）1本
・DC電源ケーブル5V用（3Pコネクタ片側圧着済み 30ｃｍ：JAE）1本

・取扱説明書

・回路図

販売終了予定…在庫なくなり次第販売終了いたします



別売　ACアダプタ+5V(JAE)注：\1,980（税別\1,800）　　　ACアダプタ+3.3V(JAE)注：\1,980（税別\1,800）

その他オプション品はこちら

注 マイコンボード購入時期により実装コネクタが異なります。お手元のマイコンボード実装コネクタ形状をご確認の上お求め下さい。

コネクタ形状は「実装コネクタ変更のご案内ページ」をご参照下さい。
