 SH7055S,SH7058,SH7058S,SH7059マイコン搭載ボード

HSB7058Fシリーズ

直付仕様価格

\30,000+消費税

特徴
CAN機能搭載製品 RoHS対応製品

ルネサス エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装

CANドライバボード1つ付属

 (CANトランシーバIC搭載で、直ぐにCANネットワークへ接続可能)

フラッシュインタフェース(20P)(高速フラッシュメモリ書込み)搭載

弊社高速オンボードプログラマと接続

I/O、拡張バスコネクタ実装

デバッグインタフェースH-UDI(14P), AUD(36P)搭載

評価用LED8つ搭載

評価用押しボタンスイッチ2つ搭載

回路図添付



こちらのパッケージにはソケット仕様はご用意しておりません

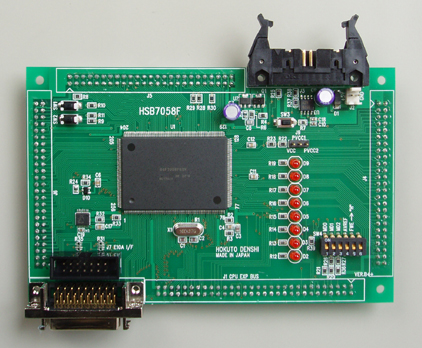

拡大写真はこちら

・基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

取扱説明書:PDF

REV.5.0.2.0 (2014.5.30 更新)

製品概略

製品型名 製品型名一覧表をご覧下さい

搭載可能マイコン

SH7055S、SH7058、SH7058S、SH7059グループ

パッケージ:PLQP0256KB-A(FP-256H)

※マイコン型名は製品型名一覧表をご覧下さい

ボード電源電圧 DC5V

搭載クロック

10MHz
CANトランシーバIC 型名 R2A25416SP (ルネサス エレクトロニクス社製、又は同等品)   付属CANドライバボードに搭載
リセットIC 型名 RNA51957BFP (ルネサス エレクトロニクス社製、又は同等品)

外寸

90.17×139.7mm(突起部含まず)
製品内容

・マイコンボード

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm) 1本

・CANドライバボード 1個

・回路図

2013年10月30日発送分より取扱説明書はダウンロード版になりました
右上「取扱説明書:PDF」よりダウンロード(保存)してご利用下さい
(拡充や訂正のため内容は不定期に更新される事があります)


製品型名一覧表

製品型名

マイコン
搭載種別
価格

搭載マイコン

マイコン
グループ
マイコン型番 ROM ユーザ
ブートマット
RAM

HSB7055SF

直付 \30,000
+
消費税
SH7055S HD64F7055SF40LNV 512KB 8KB 32KB
HSB7058F 販売終了予定 SH7058 HD64F7058BF80KNV 1024KB 48KB
HSB7058SF SH7058S R4F70580SCK80FPV 1MB 12KB 48KB
HSB7059F SH7059 R4F70590K80FPV 1.5MB 80KB

 販売終了予定…在庫なくなり次第販売終了予定品

(販売終了後もお客様からのマイコンご支給等で対応が可能な場合がございます。)

その他CAN搭載マイコンボードはこちら

別売 ACアダプタ+5V:\1,800+消費税  その他オプション品はこちら
