 SH7055マイコン搭載ボード

HSB7055F

直付仕様価格

\28,000+消費税

特徴

CAN搭載製品

ルネサス エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装

CANドライバボード付属

 (CANトランシーバIC搭載で、直ぐにCANネットワークへ接続可能)

FLASHインタフェース搭載

I/Oコネクタ・拡張バスコネクタ搭載

評価用LED8つ搭載

評価用押しボタンスイッチ2つ搭載

回路図添付

※こちらのパッケージにはICE用ソケット仕様はご用意しておりません

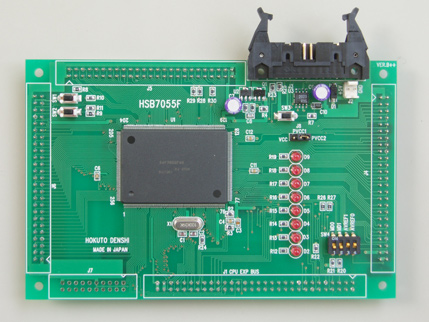

拡大写真はこちら

・基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

取扱説明書:PDF

REV.4.0.0.0 (2014.5.1更新)

製品概略

製品型名

HSB7055F 販売終了予定※

搭載マイコン

SH7055 :HD64F7055RFJ40

パッケージ FP-256H

メモリ

ROM:512KB RAM:32KB

ボード電源電圧

DC5V

搭載クロック

10MHz

CANトランシーバIC

型名 R2A25416SP (ルネサス エレクトロニクス社製、又は同等品) 付属CANドライバボードに搭載

リセットIC

型名 RNA51957BFP (ルネサス エレクトロニクス社製、又は同等品)

外寸

90.17×139.7mm(突起部含まず)

製品内容

・マイコンボード

・CANドライバボード
・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm)1本
・回路図



2014年5月1日より取扱説明書はダウンロード版になりました
右上「取扱説明書:PDF」よりダウンロード(保存)してご利用下さい
(拡充や訂正のため内容は不定期に更新される事があります)

在庫がなくなり次第販売終了予定品(販売終了後もお客様からのマイコンご支給等で対応が可能な場合がございます。)

別売 ACアダプタ+5V:1,800+消費税   その他オプション品はこちら その他CAN搭載マイコンボードはこちら
