 SH7054マイコン搭載ボード

HSB7054F

直付仕様価格

\33,000 (税別\30,000)

ソケット仕様価格

\77,000 (税別\70,000)

特徴  CAN機能搭載製品 販売終了予定

◆ルネサス エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装

◆CANインタフェース実装済

(CANトランシーバIC搭載で、直ぐにCANネットワークへ接続可能)

◆ FLASHインタフェース実装

◆I/O・拡張バス・アナログ入力コネクタ搭載

◆ 評価用LED8つ搭載

◆ 評価用押しボタンスイッチ2つ搭載

◆ ソケット仕様にも対応

◆ 回路図添付

ICEによってはソケットの仕様が変更になる場合がございますので、ご確認の上
ご注文願います。また、ICEによってはコネクタ等に干渉する場合がございますのでご注意下さい。

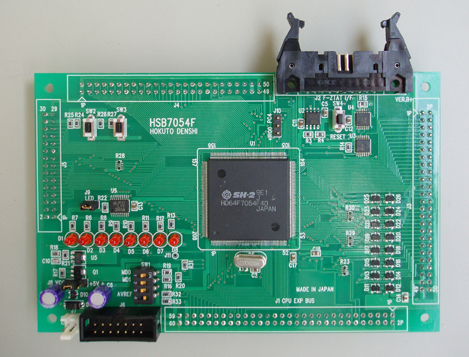

拡大写真はこちら

・基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

取扱説明書:PDF

製品概略

製品型名

直付仕様

HSB7054F    販売終了予定

ソケット仕様

HSB7054F-S   販売終了予定

搭載マイコン

SH7054グループ :HD64F7054FJ40 (FP-208A)

メモリ

ROM:384KB RAM:16KB

ボード電源電圧

DC5V

搭載クロック

10MHz

CANトランシーバIC

型名 R2A25416SP (ルネサス エレクトロニクス社製、又は同等品)

付属CANドライバボードに搭載

リセットIC

型名 RNA51957BFP (ルネサス エレクトロニクス社製、又は同等品)

外寸

90.17×139.7mm(突起部含まず)

実装ソケット

(ソケット仕様のみ)

型名  NQPACK208SD(東京エレテック社製)

製品内容

・マイコンボード

・CANドライバボード
・DC電源ケーブル
(2Pコネクタ片側圧着済み 30cm)1本
・取扱説明書
・回路図

販売終了予定…在庫なくなり次第販売終了いたします

別売 ACアダプタ+5V:\1,980(税別\1,800)  その他オプション品はこちら その他CAN搭載マイコンボードはこちら
