 R32C/111グループマイコン搭載ボード

HSB16C62P-100S

R32C/100シリーズ

直付仕様価格                 ソケット仕様価格

\25,000+消費税         \65,000+消費税

特徴

RoHS対応製品

ルネサス エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装

評価用LED8つと評価用押しボタンスイッチ4つを搭載
FLASHインタフェース(20P)(高速フラッシュメモリ書込み)搭載

    弊社高速オンボードプログラマと接続

I/Oコネクタ搭載
デバッグインタフェース(10P)搭載、付属の10-14P 変換コネクタ装着可能

ルネサス エレクトロニクス社製E8a対応可能

ソケット仕様にも対応

回路図添付

ICEによってはソケットの仕様が変更になる場合がございますので、ご確認の上
 ご注文願います。また、ICEによってはコネクタ等に干渉する場合がございますので
 ご注意下さい。

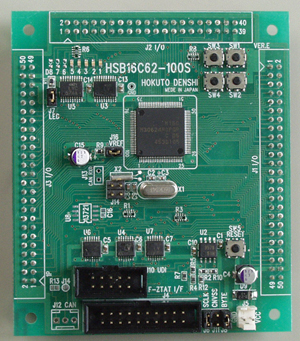

拡大写真はこちら

※写真は製品とは一部異なる場合がございます

・基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

共通基板はこちら

HSB16C62P-100S(M16C/30Pグループ)

HSB16C62P-100S(M16C/64グループ)

HSB16C62P-100S(M16C/62P, 62Nグループ)

HSB16C62P-100S(M32C/80シリーズ)

HSB16C62P-100S(M32C/87グループ)
HSB16C62P-100S(R32C/118グループ)
HSB16C62P-100S(R32C/121グループ)

取扱説明書:PDF

REV.4.1.0.0 (2015.1.14 更新)

<ご案内>

2014.10.09 一部実装コネクタがJAE社製になりましたnew!

対象コネクタ :2ピン、3ピン (2ピンコネクタはJST社製からの変更)

2014年10月20日以降発送分より変更。詳細は「実装コネクタ変更のご案内」をご確認下さい。

※別売オプションを購入の際は、お手持ちのボードに実装されているコネクタに応じてご注文頂きます様お願いいたします

2013.09.20 一部実装コネクタがJST社製になりました

ご案内ページ

2011.06.13 R5(CNVSSプルダウン抵抗)の値を「12K」から「150K」に変更しました

ご案内ページ



製品概略

製品型名 製品型名一覧表をご覧下さい

搭載可能マイコン

R32C/111グループ

パッケージ PLQP0100KB-A  (100P6Q-A)

※マイコン型名は製品型名一覧表をご覧下さい

ボード電源電圧 DC3.3V〜5V

搭載クロック

メインクロック:16MHz

サブクロック:32.768kHz

リセットIC 型名 RNA51957BFP (ルネサス エレクトロニクス社製、又は同等品)

外寸

92.3× 80.11mm(突起部含まず)

実装ソケット

(ソケット仕様のみ)

型名  NQPACK100SD-ND(東京エレテック社製)
製品内容 ・マイコンボード

・10-14P 変換コネクタ 1個

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm:JAE1本

・回路図

2013年9月30日より取扱説明書はダウンロード版になりました
右上「取扱説明書:PDF」よりダウンロード(保存)してご利用下さい
(拡充や訂正のため内容は不定期に更新される事があります)



製品型名一覧表

製品型名

マイコン
搭載種別
価格

搭載マイコン

マイコン
グループ
マイコン型番 内蔵
ROM

データ

フラッシュ

RAM
HSB16C62P-100S(R5F64110DFB) 直付 \25,000
+
消費税

R32C/111

R5F64110DFB 256KB 8KB 63KB
HSB16C62P-100S(R5F64111DFB) R5F64111DFB 384KB
HSB16C62P-100S(R5F64112DFB) R5F64112DFB 512KB
HSB16C62P-100S(R5F64114DFB) R5F64114DFB 256KB 40KB
HSB16C62P-100S(R5F64115DFB) R5F64115DFB 384KB
HSB16C62P-100S(R5F64116DFB) R5F64116DFB 512KB
HSB16C62P-100S-S(R5F64110DFB) ソケット \65,000
+
消費税

R32C/111

R5F64110DFB 256KB 8KB 63KB
HSB16C62P-100S-S(R5F64111DFB) R5F64111DFB 384KB
HSB16C62P-100S-S(R5F64112DFB) R5F64112DFB 512KB
HSB16C62P-100S-S(R5F64114DFB) R5F64114DFB 256KB 40KB
HSB16C62P-100S-S(R5F64115DFB) R5F64115DFB 384KB
HSB16C62P-100S-S(R5F64116DFB) R5F64116DFB 512KB

別売  ACアダプタ+5V(JAE):\1,800+消費税      ACアダプタ+3.3V(JAE):\1,800+消費税       その他オプション品はこちら

マイコンボード購入時期により実装コネクタが異なります。お手元のマイコンボード実装コネクタ形状をご確認の上お求め下さい。

コネクタ形状は「実装コネクタ変更のご案内ページ」をご参照下さい。
