R8C Family Flash Memory MCU Board <フラッシュメモリマイコンボード>

 LCD I/O対応



ルネサス エレクトロニクス社製            LCD機能搭載 RoHS対応製品
R8C/L38A,L38B,L38C,L38Mグループ 実装

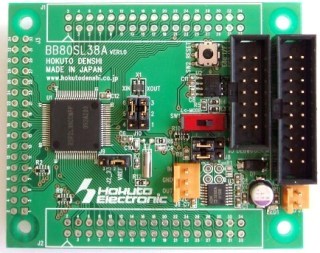

BB80SL38Aシリーズ

\5,000+消費税 *1


※J1・J2コネクタは製品発送時未実装となります

・基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

取扱説明書:PDF REV.2.2.1.0(2015.5.29更新



デモプログラム:ZIP



■オプションボードとの組合せで目的に応じた低価格な開発環境へ

■E8a用動作確認済みデバッグインタフェース(14P)

■シリアル書込みインタフェース(3P)

オンボードプログラマ書込みインタフェース(20P)
LCD I/Oボードに対応

■回路図添付

製品型名は下部一覧表をご確認下さい  製品一覧へ

*1 お支払金額、税別10,000円未満の場合は送料(荷具運送経費)\1,000+消費税がかかります

<ご案内>

2014.10.09 一部実装コネクタがJAE社製になりましたnew!

2014年10月20日以降発送分より変更

対象コネクタ :2ピン、3ピン

詳細は「実装コネクタ変更のご案内」をご確認下さい

※別売オプションを購入の際は、お手持ちのボードに実装されているコネクタに応じてご注文頂きます様お願いいたします

2010.3月  I/Oコネクタ(J1, J2)未実装での出荷

お知らせ事項ページ

2009.4月  ボード電源電圧「5V」から「3.3V〜5V」に変更

お知らせ事項ページ

仕様概略   Flash内蔵マイコンオンボードプログラマ デバッグインタフェース14P

インタフェース

・RS232C 1ch(3Pコネクタ実装)

・内蔵ROM書換えインタフェース(20Pコネクタ実装)  オンボードプログラマ付属ケーブル対応

・デバッグインタフェース(14Pコネクタ実装)  E8a対応

・オプションボード接続インタフェース:3個

各MIL規格準拠ボックスプラグ34P対応1個、MIL規格準拠34P対応1個

ボード寸法 70mm×58mm
製品内容

・マイコンボード
・DC電源ケーブル
(2Pコネクタ片側圧着済み 30cm:JAE1本
・専用RS232Cケーブル
(3Pコネクタ片側圧着済み1.5m:JAE1本

・34PINボックス型コネクタ(ストレートオス) 2個

・回路図

取扱説明書デモプログラムは本ページよりダウンロード(保存)してご利用下さい

(拡充や訂正のため内容は不定期に更新される事があります)

 対応オプション品

別売電源 各\1,800+消費税

・ACアダプタ+5V(JAE)

・ACアダプタ+3.3V(JAE)

別売ケーブル(両端圧着) \550+消費税

・専用RS232Cケーブル(3P-Dsub9P-JAE

マイコンボード購入時期により実装コネクタが異なります。

お手元のマイコンボード実装コネクタ形状をご確認の上お求め下さい。

コネクタ形状は「実装コネクタ変更のご案内ページ」をご参照下さい。

<R8C/L38AL38B、L38CL38Mグループマイコン実装>

ボードシルク名:BB80SL38A

製品型名 実装マイコン型名 マイコン
パッケージ
電源 ROM RAM クロック PUPPY対応 LCD I/O対応
BB80B387ANF R5F2L387ANFP PLQP0080KB-A
(80P6Q-A)
3.3V 〜5V 48KB(+4KB) 6KB メインクロック20MHz

サブクロック32.768KHz

-
BB80B388ANF R5F2L388ANFP 64KB(+4KB) 8KB
BB80B38AANF R5F2L38AANFP 96KB(+4KB) 10KB
BB80B38CANF R5F2L38CANFP 128KB(+4KB)
BB80B387BNF R5F2L387BNFP 48KB 6KB
BB80B388BNF R5F2L388BNFP 64KB 8KB
BB80B38ABNF R5F2L38ABNFP 96KB 10KB
BB80B38CBNF R5F2L38CBNFP 128KB
BB80B387CNF R5F2L387CNFP 48KB(+4KB) 6KB
BB80B388CNF R5F2L388CNFP 64KB(+4KB) 8KB
BB80B38ACNF R5F2L38ACNFP 96KB(+4KB) 10KB
BB80B38CCNF R5F2L38CCNFP 128KB(+4KB)
BB80B387MNF R5F2L387MNFP 48KB(+4KB) 6KB
BB80B388MNF R5F2L388MNFP 64KB(+4KB) 8KB
BB80B38AMNF R5F2L38AMNFP 96KB(+4KB) 10KB
BB80B38CMNF R5F2L38CMNFP 128KB(+4KB)

※取扱説明書タイトルは基板名「BB80SL38A」となっております

※その他オプション品については下記「オプション品ページ」から詳細をご覧下さい
