R8CBB対応マイコングループ一覧

R8C Family Flash Memory MCU Board <フラッシュメモリマイコンボード>

 LCD I/O対応



ルネサス エレクトロニクス社製               LCD機能搭載 RoHS対応製品
R8C/L35A,L35B,L35Cグループ 実装

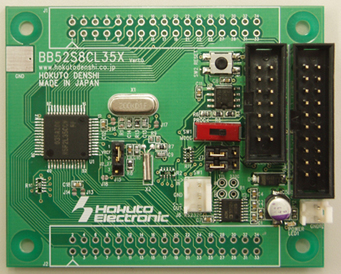

BB52S8CL35xシリーズ

\5,000+消費税 *1

・基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

オプションボードとの組合せで目的に応じた低価格な開発環境へ

E8a用動作確認済みデバッグインタフェース(14P)

シリアル書込みインタフェース(3P)

オンボードプログラマ書込みインタフェース(20P)

LCD I/Oボードに対応可能

回路図添付

製品型名は下部一覧表をご確認下さい  製品一覧へ



*1 お支払金額、税別10,000円未満の場合は送料(荷具運送経費)\1,000+消費税がかかります



<ご案内>

2014.10.09 一部実装コネクタがJAE社製になりましたnew!

2014年10月20日以降発送分より変更

対象コネクタ :2ピン、3ピン

詳細は「実装コネクタ変更のご案内」をご確認下さい

※別売オプションを購入の際は、お手持ちのボードに実装されているコネクタに応じてご注文頂きます様お願いいたします

2010.3月  I/Oコネクタ(J1, J2)未実装での出荷

お知らせ事項ページ

取扱説明書:PDF (2015.2.26更新



デモプログラム:EXE

仕様概略    Flash内蔵マイコンオンボードプログラマ デバッグインタフェース14P

インタフェース

・RS232C 1ch(3Pコネクタ実装)

・内蔵ROM書換えインタフェース(20Pコネクタ実装)  オンボードプログラマ付属ケーブル対応

・デバッグインタフェース(14Pコネクタ実装)  E8a対応

・オプションボード接続インタフェース:2個   各MIL規格準拠ボックスプラグ34P対応

ボード寸法 70.4mm×58mm
製品内容

・マイコンボード

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm:JAE1本
・専用RS232Cケーブル
(3Pコネクタ片側圧着済み1.5m:JAE1本

・34PINボックス型コネクタ(ストレートオス) 2個

・回路図

取扱説明書デモプログラムは本ページよりダウンロード(保存)してご利用下さい

(拡充や訂正のため内容は不定期に更新される事があります)

  対応オプション品

別売電源 各\1,800+消費税

・ACアダプタ+5V(JAE)

・ACアダプタ+3.3V(JAE)

別売ケーブル(両端圧着) \550+消費税

・専用RS232Cケーブル(3P-Dsub9P-JAE

マイコンボード購入時期により実装コネクタが
異なります。

お手元のマイコンボード実装コネクタ形状をご確認の上お求め下さい。

コネクタ形状は「実装コネクタ変更のご案内ページ」をご参照下さい。



R8C/L35A,L35B,L35Cグループマイコン実装>

ボードシルク名:BB52S8CL35x
  −ご注文の際は、マイコン型名をご指定下さい−   ご注文例:BB52S8CL35x(R5F2L35CCNFP)

製品型名 実装マイコン型名  マイコン
パッケージ
電源 ROM RAM 実装クロック PUPPY対応 LCD I/O対応
BB52S8CL35x R5F2L357ANFP 販売終了 PLQP0052JA-A 3.3V 〜5V  48KB(+4KB) 6KB メインクロック
20MHz

サブクロック
32.768KHz

-

対応可能

R5F2L358ANFP 販売終了 64KB(+4KB) 8KB
R5F2L35AANFP 販売終了 96KB(+4KB) 10KB
R5F2L35CANFP 販売終了 128KB(+4KB) 10KB
R5F2L357BNFP 販売終了 48KB 6KB
R5F2L358BNFP 販売終了 64KB 8KB
R5F2L35ABNFP 販売終了 96KB 10KB
R5F2L35CBNFP 販売終了 128KB 10KB
R5F2L357CNFP 48KB(+4KB) 6KB
R5F2L358CNFP 64KB(+4KB) 8KB
R5F2L35ACNFP 96KB(+4KB) 10KB
R5F2L35CCNFP 128KB(+4KB) 10KB

販売終了…販売終了品 (販売終了後もお客様からのマイコンご支給等で対応が可能な場合がございます。別途お問合せ下さい。)



※その他オプション品については下記「オプション品ページ」から詳細をご覧下さい
