R8C Family Flash Memory MCU Board <フラッシュメモリマイコンボード>

 LCD I/O対応



ルネサス エレクトロニクス社製                LCD機能搭載 RoHS対応製品
R8C/LA3Aグループ 実装



BB32S8CLA3Aシリーズ

\5,000+消費税 *1


   ※J1・J2コネクタは製品発送時未実装となります

・基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。





取扱説明書:PDF (2015.3.13更新



デモプログラム:EXE  2012.01.19更新

■オプションボードとの組合せで目的に応じた低価格な開発環境へ

■E8a用動作確認済みデバッグインタフェース(14P)

■シリアル書込みインタフェース(3P)

オンボードプログラマ書込みインタフェース(20P)

LCD I/Oボードに対応
■回路図添付

製品型名は下部一覧表をご確認下さい  製品一覧へ

*1 お支払金額、税別10,000円未満の場合は送料(荷具運送経費)\1,000+消費税がかかります

<ご案内>

2014.10.09 一部実装コネクタがJAE社製になりましたnew!

2014年10月20日以降発送分より変更

対象コネクタ :2ピン、3ピン

詳細は「実装コネクタ変更のご案内」をご確認下さい

※別売オプションを購入の際は、お手持ちのボードに実装されているコネクタに応じてご注文頂きます様お願いいたします

2010.3月  I/Oコネクタ(J1, J2)未実装での出荷

お知らせ事項ページ

仕様概略         Flash内蔵マイコンオンボードプログラマ デバッグインタフェース14P

インタフェース

・RS232C 1ch(3Pコネクタ実装)

・内蔵ROM書換えインタフェース(20Pコネクタ実装) オンボードプログラマ付属ケーブル対応

・デバッグインタフェース(14Pコネクタ実装)  E8a対応

・オプションボード接続Iインタフェース:2個  各MIL規格準拠ボックスプラグ34P対応

ボード寸法 70.4mm×58mm
製品内容

・マイコンボード
・DC電源ケーブル
(2Pコネクタ片側圧着済み 30cm:JAE1本
・専用RS232Cケーブル
(3Pコネクタ片側圧着済み1.5m:JAE1本

・34PINボックス型コネクタ(ストレートオス) 2個

・回路図

取扱説明書デモプログラムは本ページよりダウンロード(保存)してご利用下さい

(拡充や訂正のため内容は不定期に更新される事があります)

  対応オプション品

別売電源 各\1,800+消費税

・ACアダプタ+5V(JAE)

・ACアダプタ+3.3V(JAE)

別売ケーブル(両端圧着) \550+消費税

・専用RS232Cケーブル(3P-Dsub9P-JAE

マイコンボード購入時期により実装コネクタが
異なります。

お手元のマイコンボード実装コネクタ形状をご確認の上お求め下さい。

コネクタ形状は「実装コネクタ変更のご案内ページ」をご参照下さい。

R8C/LA3Aグループマイコン実装>

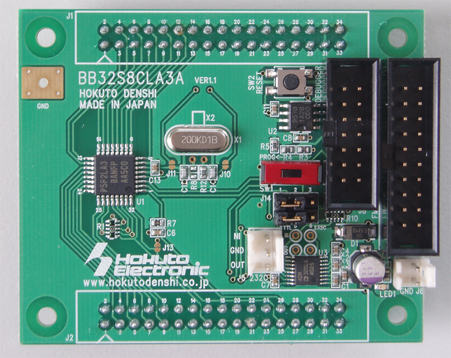

ボードシルク名:BB32S8CLA3A
製品型名 実装マイコン型名  マイコン
パッケージ
電源 ROM RAM クロック PUPPY対応 LCD I/O対応
BB32S8CLA3A(R5F2LA38ANFP) R5F2LA38ANFP PLQP0032GB-A 3.3V 〜5V 64KB(+2KB) 3.5KB メインクロック20MHz

サブクロック*2

-
*2 サブクロック「32.768KHz」が搭載可能です。メインクロックとサブクロックどちらか一方のみの搭載となり、製品出荷時はメインクロック実装、サブクロックは未実装となります。
※その他オプション品については下記「オプション品ページ」から詳細をご覧下さい

R8CBB対応マイコングループ一覧    オプション品ページ


下記マイコン搭載品をご希望の場合はご相談下さい。
実装マイコン型名 マイコン
パッケージ
電源 ROM RAM クロック PUPPY対応 LCD I/O対応
R5F2LA32ANFP PLQP0032GB-A 3.3V 〜5VA 8KB(+2KB) 2KB メインクロック20MHz

サブクロック*2

- -
R5F2LA34ANFP 16KB(+2KB) 2KB
R5F2LA36ANFP 32KB(+2KB) 2KB
R5F2LA38ANFP 64KB(+2KB) 3.5KB
